本说明书适用于 GR Guitar Acoustic 6 系列原声吉他 Combo 音箱（BF 黑色纤维版 / WD 木色版 / NF 天然纤维版），版本 1.0（2026 年 9 月），由美豪音乐集团官方译制。内容覆盖顶面板 19 项与背面面板 2 项控件的完整编号说明、功能描述与出厂技术参数（额定功率 120W 等），可对照原厂手册核对。
适用版本与型号

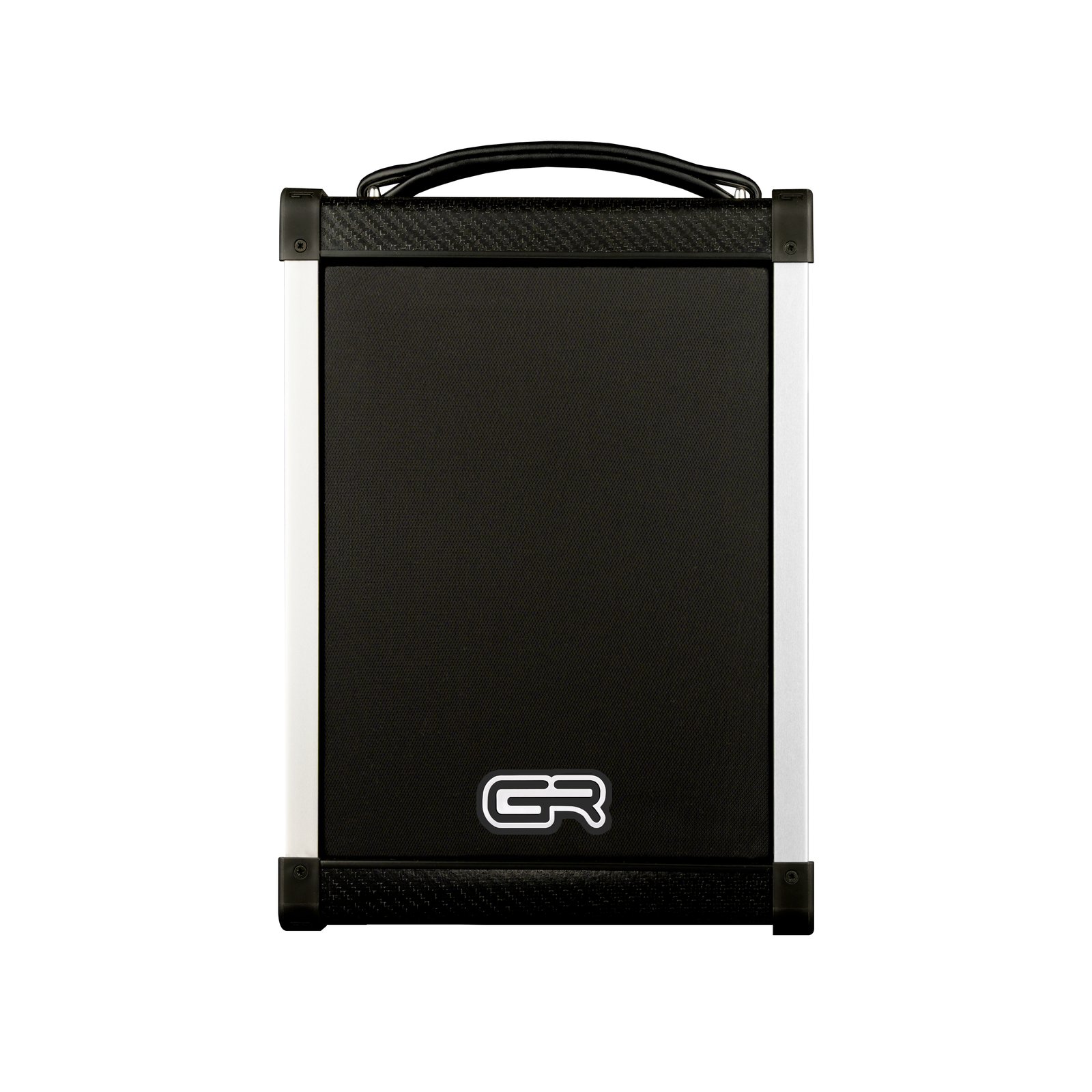

本用户手册适用于 GR Guitar Acoustic 6 系列原声吉他 Combo 音箱，包括 BF Acoustic 6（黑色纤维版）、WD Acoustic 6（木色版）和 NF Acoustic 6（天然纤维版）三个版本。
手册包含以下内容：一般信息（技术数据与包装）、音箱功能描述。本手册中描述的所有信息均经过核实。制造商保留随时更新或修改产品的权利，恕不另行通知。
产品概述
BF Acoustic 是目前市面上最轻、功率最强的 Combo 音箱系列，专为原声吉他设计。
惊人的便携性，同时毫不妥协 GR 标志性的音质。历经三年设计，采用音乐音箱市场中独树一帜的技术，成就与众不同的 GR 音质。
自然、细腻、饱满的音色——全新「Acoustic」木吉他 Combo 系列，将前沿科技与易用性完美结合，为挑剔的职业乐手和热情的初学者量身打造。
3 通道设计与 3 段均衡
Acoustic 6 采用 3 通道设计：通道1 和通道2 为复合输入（XLR 平衡 + 6.35mm 非平衡），带 48V 幻象电源；通道3 为 6.35mm 非平衡输入，带 10V 幻象电源。三个通道各配备独立的增益、3 段均衡、效果发送和音量控制，可同时接入多支乐器或麦克风并独立调节。
每通道配备独立的 3 段均衡器（低频 / 中频 / 高频）：低频最大提升 / 衰减 ±13dB（中心频率 40Hz），中频 ±12dB（中心频率 650Hz），高频 ±12dB（中心频率 10.0kHz）。
内置效果器
内置 1 种数字效果器：混响长延迟（Reverb Long Delay）。每通道可通过 EFX 旋钮独立调节发送到效果器的信号量，全局 EFX LEVEL 旋钮控制效果总输出。
Biamp 双功放与电子分频
采用 Biamp（双功放）系统架构，配备电子分频器（Electronic Crossover），低音单元和高音单元由独立功放通道驱动，可获得更精准的频率响应和更低的互调失真。
幻象电源与 DI 输出
通道1/2 的 XLR 输入支持 +48V 幻象电源（按钮 3 控制），通道3 支持 +10V 幻象电源（按钮 4 控制），可适配不同类型的电容麦克风。
配备平衡式 XLR DI 输出（带独立电平控制），输出阻抗 600Ω，可灵活连接调音台或录音设备。
相位反转、静音与耳机输出
PHASE 按钮可反转信号相位，用于消除声反馈或调整多麦克风系统的相位关系。MUTE 按钮可快速静音功放输出。
6.35mm 耳机输出配备独立音量控制，AB 类输出级，适配 2×32Ω 耳机。
总谐波失真与削波指示
总谐波失真（THD）：在输入 0.316 Vrms / 1kHz 条件下，小于 1%。
削波指示：输入削波红色 LED 在输入 0.45Vrms / 110Hz（典型值，非平衡插孔）时点亮；主削波红色 LED 在主输出 2Vrms / 110Hz（典型值）时点亮。
包装、存储与处置
Acoustic 5、Acoustic 6 和 Acoustic 8 均采用专用纸箱包装。箱内包含：Combo 音箱主机、电源线。请小心搬运包装箱，运输过程中无需保持特定放置方向。
请将音箱存放于干燥、通风的环境中。理想存储条件：温度 -20°C 至 40°C，湿度 20% 至 80%。
产品处置：请按照当地市政部门发布的废弃电器电子产品处理指引进行处置。根据欧洲指令 2002/96/EC，所有电气和电子产品应由政府或地方当局指定的专门回收设施进行处理。
前面板 / 顶部面板说明
CH 1 and 2 — Combo socket for 6.3 mm jack or XLR, with following connection options: XLR connector: microphone, balanced, with 48 V phantom power; mono jack connector: instrument, or microphone, unbalanced, without phantom power 6.35mm XLR 48V
CH 3 — Socket for 6.3 mm mono jack connector: instrument, or microphone, unbalanced, with 10 V phantom power 6.35mm 10V
48V — This button allows the enabling of the +48V Phantom Power to the input 48V — XLR +48V
10V — This button allows the enabling of the +10V Phantom Power to the input 10V — +10V
GAIN — gain level control
LOW — Low frequency control
MID — Mid frequency control
HIGH — High frequency control
EFX — channel effect level control
EFX LEVEL — Master effect level control LEVEL）
VOL — channel volume level control
MASTER — master volume level control
MUTE Button — Turn off the amplifier output
PHASE — Button to reverse signal phase
HEADPHONES Level — Headphones Level Control
D.I. Level — D.I. level control DI DI
D.I. — Balanced XLR output DI XLR
HEADPHONES — Output for headphones 6.35mm
CLIP — Overload indicator
背面板 / 接口说明
AC POWER SOCKET (230V – 115V) — IEC plug for power supply connection. The power supply self-recognition feature allows power to the Acoustic Combo with a voltage of 230V or 115V. The supplied cable is equipped with a ground wire. For safety and security reason, never unplug the ground wire from your equipment 115V IEC 230V 115V 100-240VAC，50/60Hz）。
POWER ON/OFF SWITCH — Switch on and off the amplifier
基本参数
| 额定功率 | 120W |
|---|---|
| 系统架构 | Biamp 双功放，电子分频 |
| 通道配置 | 3 通道（CH1 / CH2 / CH3） |
| 低音单元 | 6″ 低音喇叭 |
| 高音单元 | 1″ 球顶高音（Dome Tweeter） |
| 倒相孔 | 前置（Bass Reflex on front） |
| 频率响应 | 50Hz — 20kHz |
| 箱体材质 | 黑色纤维（Black Fiber）/ 木色 / 天然纤维 |
尺寸与重量
| 尺寸（高×宽×深） | 364 × 254 × 292 mm（14.3″ × 10″ × 11.5″） |
|---|---|
| 重量 | 4.2 kg（9.26 lbs） |
| 备注 | 产品为手工组装，实际尺寸和重量可能有微小差异 |
输入（Inputs）
| 通道1/2（XLR） | XLR 3 针平衡输入，输入阻抗 5.5kΩ，带 +48V 幻象电源 |
|---|---|
| 通道1/2（6.35mm） | 6.35mm 非平衡输入，输入阻抗 1MΩ，无幻象电源 |
| 通道3 | 6.35mm 非平衡输入，输入阻抗 1MΩ，带 +10V 幻象电源 |
均衡器（Equalizer）
| 低频（Low） | 最大提升 / 衰减 ±13dB，中心频率 @ 40Hz，截止频率 f3dB = 450Hz |
|---|---|
| 中频（Mid） | 最大提升 / 衰减 ±12dB，中心频率 @ 650Hz |
| 高频（High） | 最大提升 / 衰减 ±12dB，中心频率 @ 10.0kHz，截止频率 f3dB = 1.1kHz |
| 均衡结构 | 每通道独立 3 段均衡 |
输出（Outputs）
| DI 输出 | XLR 3 针公头，平衡输出，输出阻抗 600Ω |
|---|---|
| 耳机输出 | 6.35mm，AB 类输出级，典型负载 2×32Ω |
效果器（Effects）
| 效果数量 | 内置 1 种数字效果：混响长延迟（Reverb Long Delay） |
|---|---|
| 电平控制 | 每通道独立 EFX 发送电平 + 全局 EFX LEVEL 总输出控制 |
失真与削波指示（Distortion & Clipping）
| 总谐波失真（THD） | < 1% @ 0.316 Vrms / 1kHz |
|---|---|
| 输入削波指示 | 红色 LED @ 0.45Vrms / 110Hz（典型值，非平衡插孔） |
| 主削波指示 | 红色 LED @ 2Vrms / 110Hz（典型值） |
电源（Power Supply）
| 电源输入 | IEC 插座，100-240VAC 自动识别，50/60Hz |
|---|---|
| 保险丝 | T6.3A / 250V（内部保险丝） |
| 产地 | 意大利（MADE IN ITALY） |
保修期限与范围
| 保修期 | 5 年 |
|---|---|
| 保修范围 | 正常使用条件下、保修期内出现的任何材料或工艺缺陷 |
| 运费 | 往返维修服务中心的所有运费由客户承担 |
| 更换条件 | 如发生无法修复的损坏或同一类型故障反复出现，制造商可在原保修期内为您更换设备 |
保修不涵盖的情况
| 除外情形 1 | 疏忽或粗心使用 |
|---|---|
| 除外情形 2 | 不当安装和维护 |
| 除外情形 3 | 未经授权人员的擅自拆修或改装 |
| 除外情形 4 | 与制造缺陷无关的损坏 |
合规声明
| 2014/35/EU | 电气安全 |
|---|---|
| 2014/30/EU | 电磁兼容性 |
| 2011/65/EU | 限制在电气和电子设备中使用某些有害物质（RoHS） |
